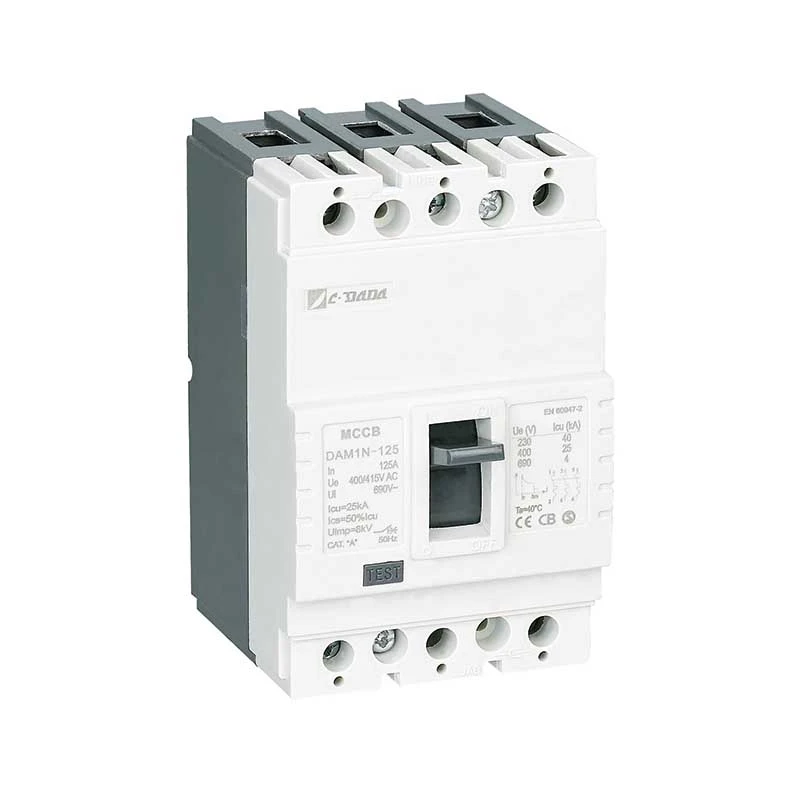

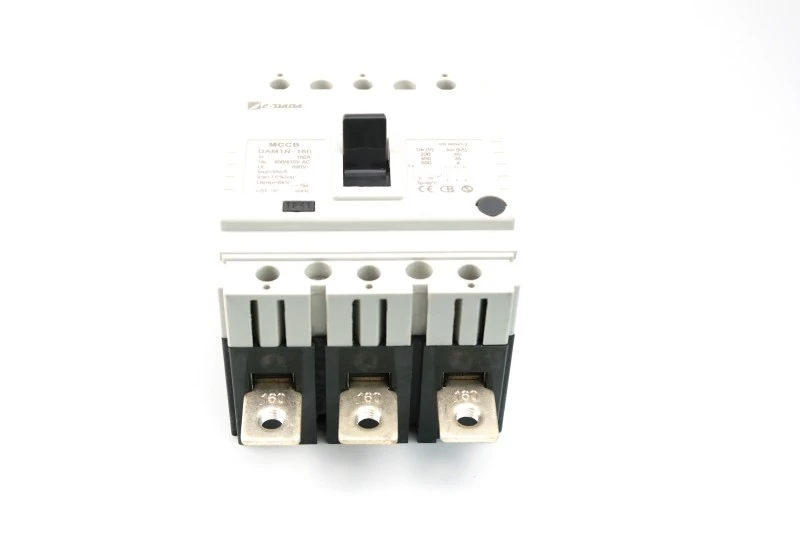

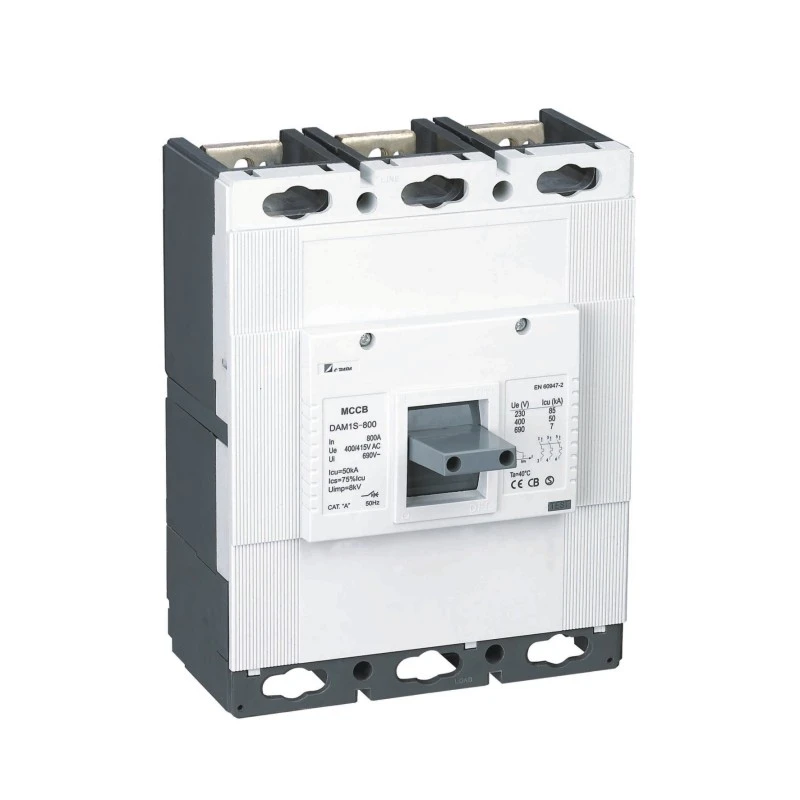

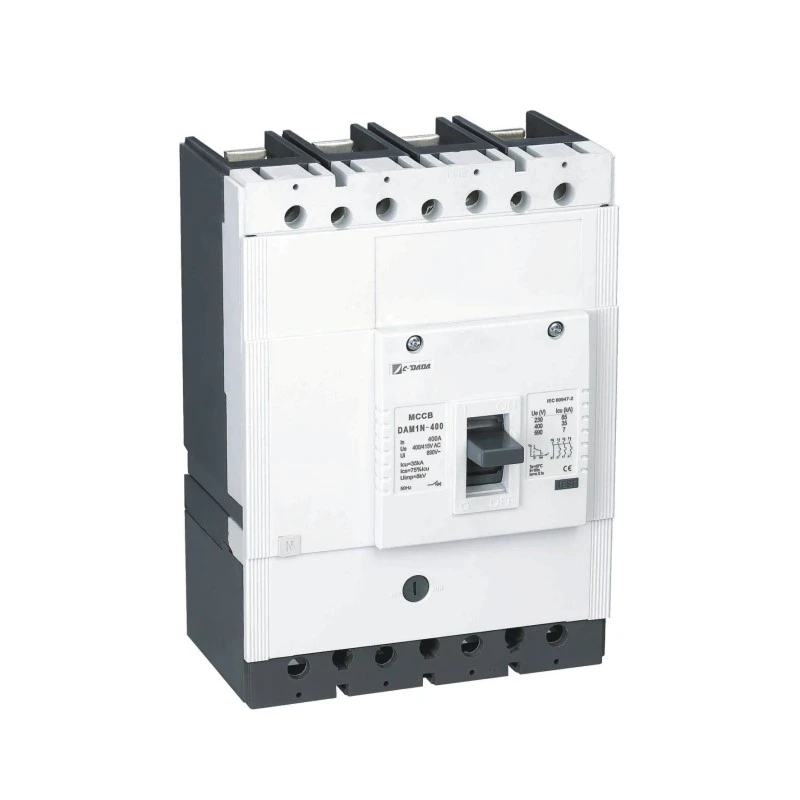

Ituaiga Fa'amau Fa'amea Fa'ata'ita'i Va'ava'a
Model:DAM1 Series
Punavai tulaga maualuga ma le alualu i luma Fixed Type Molded Case Circuit Breaker (MCCB) mai Shanghai DADA Eletise-faʻamaonia (CE, CB, ASTA), puipuiga vevela-maneta, 12.5A-1600A. Lelei mo fale gaosi oloa & fa'atau pisinisi. Faigofie DIN-rail po'o le fa'apipi'i laupapa. OEM & tele poloaiga faʻafeiloaʻi, filifili CDADA e fai ma au faʻatau ma le mautinoa.

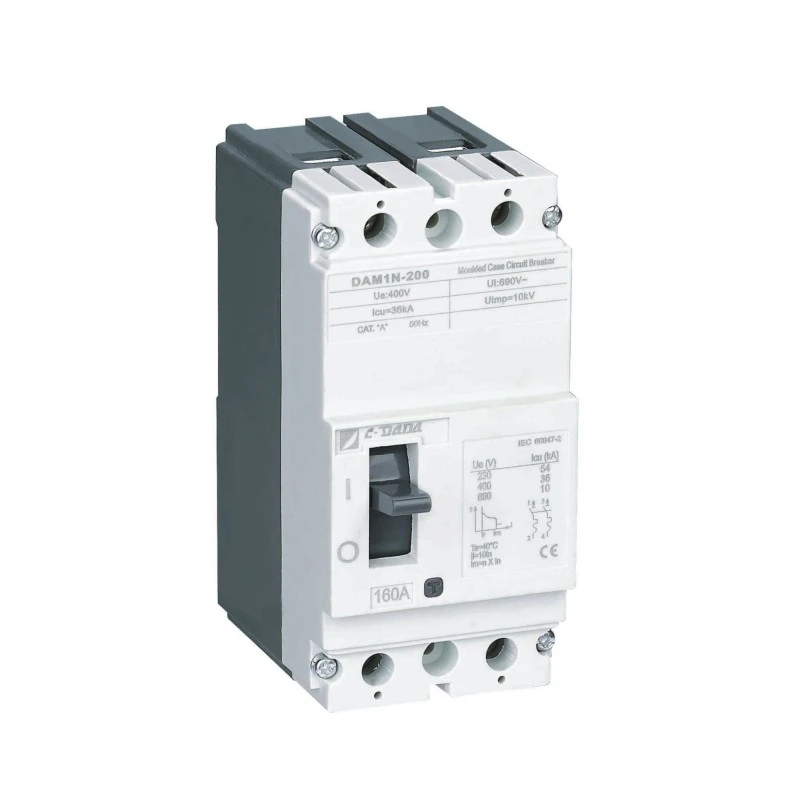

CDADA Fixed Type Molded Case Circuit Breaker (MCCB) DAM1 fa'asologa e fetaui ma mana'oga o so'o se talosaga, mai tagata fa'aoga laiti i mea fa'atau pisinisi ma fa'apipi'i fa'apipi'i.
O le DAM1 fa'asologa e fitu lapo'a fa'avaa, e o'o atu i le 1600A, malepe le gafatia e o'o atu i le 100 kA, fa'agaoioi le voluma e o'o atu i le 1000 Volts, faigofie ona fa'afetaui le tele o mana'oga eletise ma masini fa'ainisinia, tu'uina atu le tele o fofo fa'apipi'i e fa'ateleina ai mana'oga o so'o se faiga eletise.
Faʻatasi ai ma le faʻamaonia o le lalolagi KEMA, ASTA, SEMKO, CB, CE, ROHS; O le DAM1 o le filifiliga sili lea mo masini eletise i le lalolagi atoa ma OEM.
Fa'amatalaga autu
Fa'ailoga eletise ole DAM1 MCCB fa'ameamea va'ava'ava'a
| Fa'ata'ita'iga | code | Icu (KA) | Ics (KA) | Fa'atatau i le taimi nei -I totonu | Ui(V) | Ue(V) | Pou | Uimp(V) |
| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500V | 230V | 1P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A | 750V | 400V | 2P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A | 750V | 400V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A | 750V | 400/415V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)A | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350)- 400 - 500 - 630A | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700)- 800 -1000A | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:O-t-CO su'ega(O:Tatala ta'avale,CO:Tatala-Tatala fa'agasolo,t:Talitali umi)
● Ics:O-t-CO-t-CO su'ega(O:tatala ta'avale,CO:Tatala-Tatala togafiti,t:Talitali umi)
★ ON/I Tulaga: E fa'ailoa mai ua tapunia feso'ota'iga a le ta'e. I lenei tulaga, o le lever breaker o loʻo i le tulaga pito i luga
★ Tulaga TRIP: O loʻo faʻaalia ai ua tatalaina le tapuni ona o soʻo se toilalo (ova le uta poʻo le taʻavale puʻupuʻu). I lenei tulaga, o le lever breaker o loʻo i le tulaga ogatotonu i le va o ON ma OFF tulaga. Ina ia mafai ona ave le breaker, lea o loʻo i le tulaga malaga, i le tulaga ON; una'i i lalo le leve breaker e pei ona fa'aalia i le fa'ailoga OFF
E tatau ona seti le breaker i le "kiliki" leo. A uma lena, toso le leve e pei ona faʻaalia i le ON faʻailoga e tapuni ai le gau.
★ OFF/0 Tulaga: O lo'o fa'ailoa mai o lo'o tatala feso'ota'iga a le va'a. I lenei auala, o le lever breaker o loʻo i le pito i lalo.

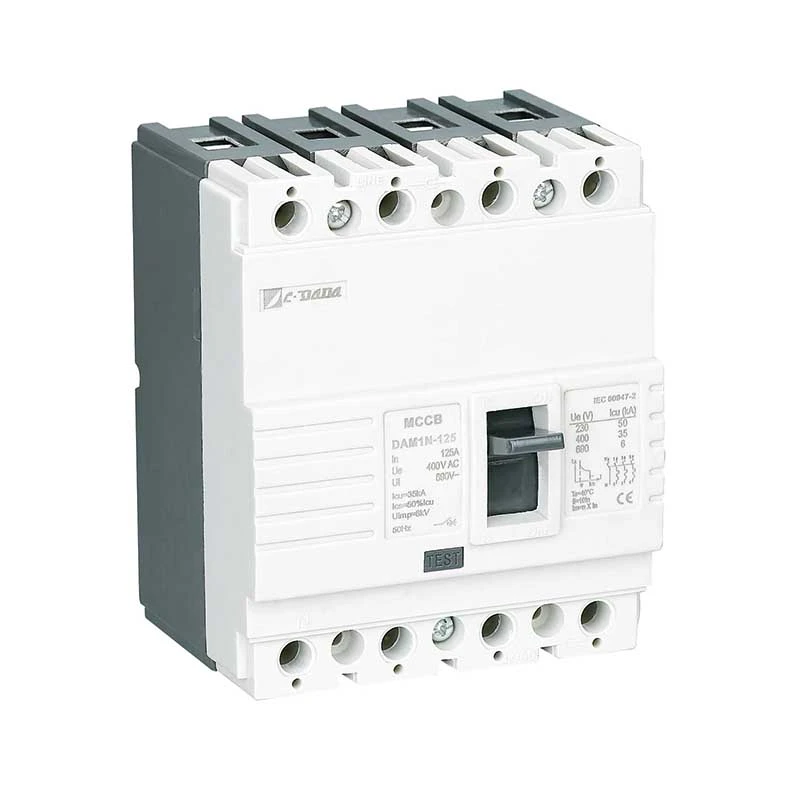

Fa'ata'ita'iga fa'aletino o le DAM1-125 MCCB fa'ameamea va'ava'ava'a
| Vaega (EN 60947-2/IEC 60947-2) | Onosa'i |
|
||||||
| Fa'ata'ita'iga | Pou | Meatotino Dielectric (V) | mamao lonization (mm) | Aofa'iga Ta'amilosaga | Ola Faaeletise | Olaga fa'ainisinia | matagaluega autu | matagaluega fesoasoani |
| DAM1-160 | 1P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P /4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630(400) | 3P /4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P /4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
Galuega Fa'avae & Puipuiga Mechanism
★ Puipuiga vevela (Ova le uta)
E punou le fasimea bimetallic pe a fa'avevela ona o le a'a maualuga (> fa'atatau i le taimi nei). O le saosaoa o le punou e fa'atusatusa i le tele o lo'o i ai nei-fa'amautinoa le ta'avale fa'afeagai-taimi e fa'ata'ita'i ai amioga fa'avevela o le uaea, puipuia o malaga fa'alavelave a'o puipuia mea faigaluega.
★ Puipuiga Fa'amaneta (A'o Pu'upu'u)
I le taimi o se ta'amilosaga pu'upu'u (fa'ata'ita'iga, vaega-i-vaega po'o le vaega-i-le-ele'ele), e toso vave mai e se maneta maualuga le pa'u o le solenoid, ma tu'u ai le masini latch i totonu o le milliseconds - tipi ese le faaletonu a'o lei tupu le vevela.
Tulaga lelei
★ Tino ma Ufiufi:
Fiber-glass polyester resin ua faʻaaogaina e fai ma tino ma ufiufi mea e tusa ai ma le EN 60512-20-2 standard. O lenei mea, lea e taʻua o le BMC (Bulk Molding Compound) i tusitusiga, e sili ona lelei ona o le maualuga o le eletise ma le masini ma e mafai ona tetee atu i le vevela o le 160 ℃ faifai pea. E le mu mea BMC pe a faʻafesoʻotaʻi ma le uaea i le vevela o le 960 ℃ e tusa ai ma le IEC 695-2-1
Bimetal: Bimetal o se mea e aofia ai le tuʻufaʻatasia o uʻamea ipu e lua e eseese faʻaopoopoga faʻaopoopoga e faasaga i le vevela. O le taimi nei e ui atu i le va'a e fa'amafanafanaina ai le bimetal. Ona o le aafiaga o lenei vevela. pimetal e punou agai i le ipu e itiiti le fa'alautele. Talu ai e fa'atupula'ia le vevela a'o fa'atupula'ia le va'a, o le bimetal e sili atu le vevela ma sili atu ona pi'o. I lenei auala, e pulea le masini tatala e tatala ai le breaker.

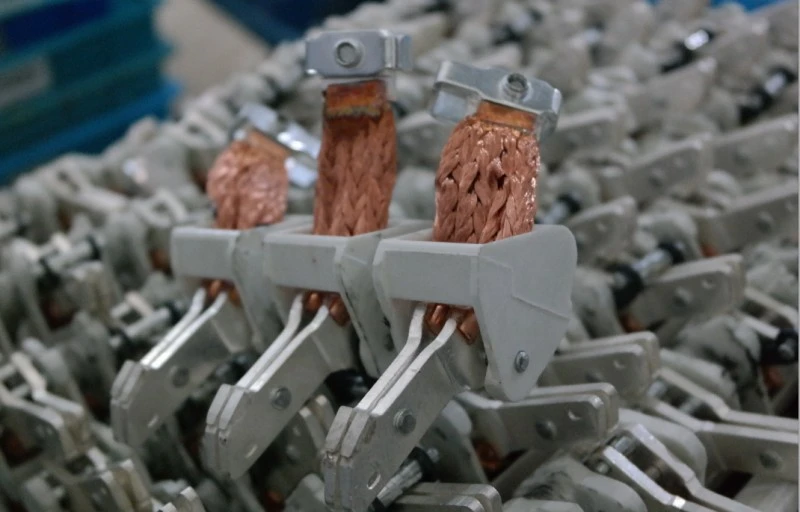

★ Feso'ota'iga:

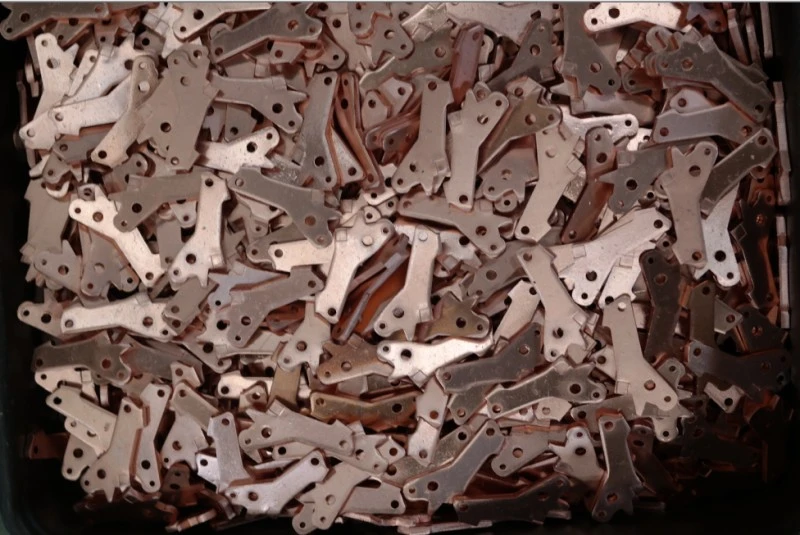

Faʻafesoʻotaʻi uʻamea e fuafuaina mo motusia e ala i le iloiloina malepelepe ma tauaveina le taimi nei tau ma le fausiaina E masani lava o le siliva, graphite, nickel, wolfram faʻafesoʻotaʻi fesoʻotaʻiga e faʻaaogaina i vaeluaga Faʻafesoʻotaʻi, o loʻo faia i uʻamea siliva-graphite ma se fausaga faʻalelei, o loʻo faʻaaogaina i fesoʻotaʻiga tumau (lalo), fesoʻotaʻiga silver wolfram, lea e sili atu ona faigata, e faʻaaogaina i fesoʻotaʻiga (pito i luga). O se fausaga swaged ua faʻamautinoaina i fesoʻotaʻiga feʻaveaʻi. I lenei auala, o feso'ota'iga fa'apipi'i ma'a'a e i ai se nofoaga i luga o feso'ota'iga mautu vaivai i ta'i-tapuni ta'itasi.
I lenei auala, e mautinoa le maualalo o le tetee. Moving fesootaiga e tatau ona paʻi lelei le fesoʻotaʻiga faʻamautu ina ia maua ai le teteʻe faʻafesoʻotaʻi maualalo. Ae ui i lea, o le tele o le malosi o le faʻafesoʻotaʻi e mafua ai le faʻaleagaina o fesoʻotaʻiga i se vaitaimi pupuu nai lo masani. Fesoʻotaʻi uʻamea e matua taua tele mo se soifua maloloina tatala-tapunia.
★ Si'i Fa'apupulaina Arc (Separatore):
Separators e faʻaaogaina e faʻaumatia ai le arc lea e faia i le taimi o le faʻaogaina o le gau o loʻo galue i lalo o le malosi. A'o vavae'ese feso'ota'iga fe'avea'i mai feso'ota'iga fa'amautu, o lo'o fa'aauau pea ona tafe i le va o feso'ota'iga mo sina taimi ma e ta'ua lea o le arc.O lenei arc e tatau ona fa'aumatia i se taimi puupuu.
★ Fa'aumatia le Arc:
O lo'o tuleia le afu aga'i i mea e vavae ese ai ona o le maneta o lo'o fa'ata'amilo i le arc. I lenei auala, ua fa'alautele le arc ma fa'a'e'e'e ma ta'e ese i le va o ipu va'ava'ai (Ata-5). Ona o le uiga o mea o loʻo faʻaaogaina i luga o puipui o le vavae, o le kesi e sau ona o le maualuga o le vevela e mafua mai i le arc. O lenei kesi e iai sona aafiaga taua ile fa'aumatia ole arc.
Fa'atatauga
CDADA DAM1 Fa'amautu Ituaiga Fa'ata'ita'iga Va'ava'ava'a (MCCB) e fa'atuatuaina i atina'e tetele:

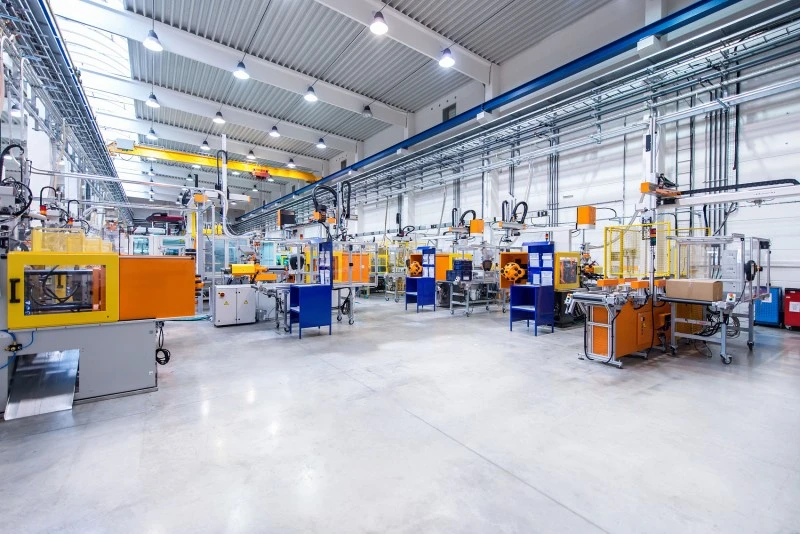

★ Alamanuia: Fale u'amea, suau'u & kesi, fale kemikolo
★ Soifua Maloloina: Falema'i autu & fa'asoasoaina laupapa
★ Femalagaiga: Fa'ailoga o nofoaafi, faiga o ato vaalele
★ Fefa'ataua'iga: Skyscrapers, nofoaga autu o fa'amatalaga, faleoloa fa'atau, nofoaga autu o tauaofiaga
★ Nofoaga Faitele: Fale tifaga, malae taalo, fale o le malo
Fa'apipi'i & Tausiga Lelei
★ Faigofie Fa'atasi:

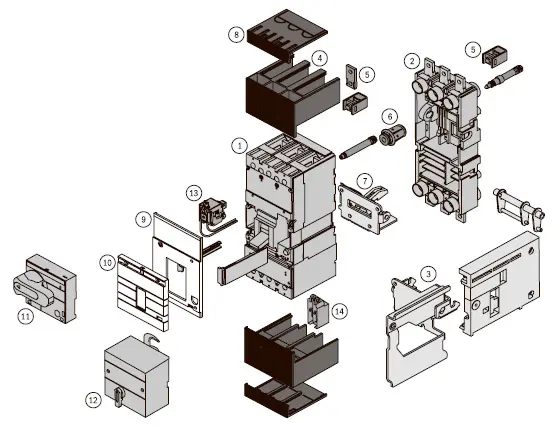

Pusa masani e aofia ai pasi, pa puipui, ma meafaigaluega
Mea fa'aoga e filifili ai: fa'afeso'ota'i fa'ailo, fa'amalologa shunt/undervoltage, faiga fa'a eletise

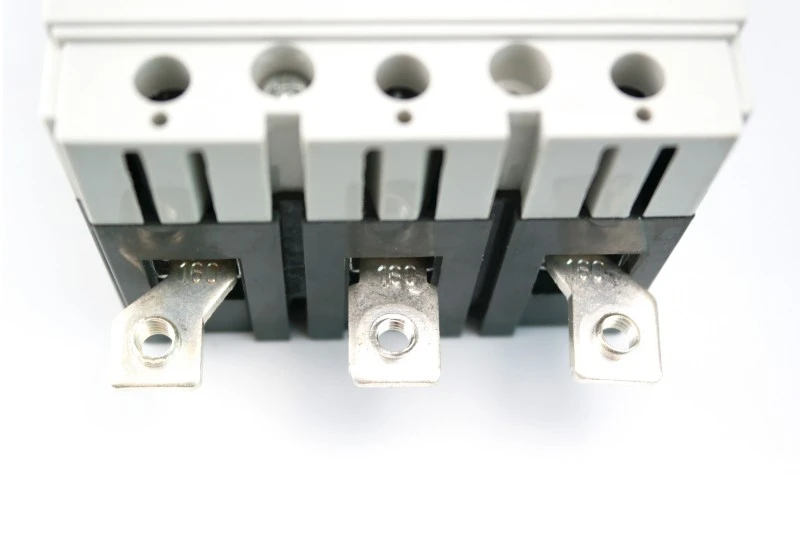

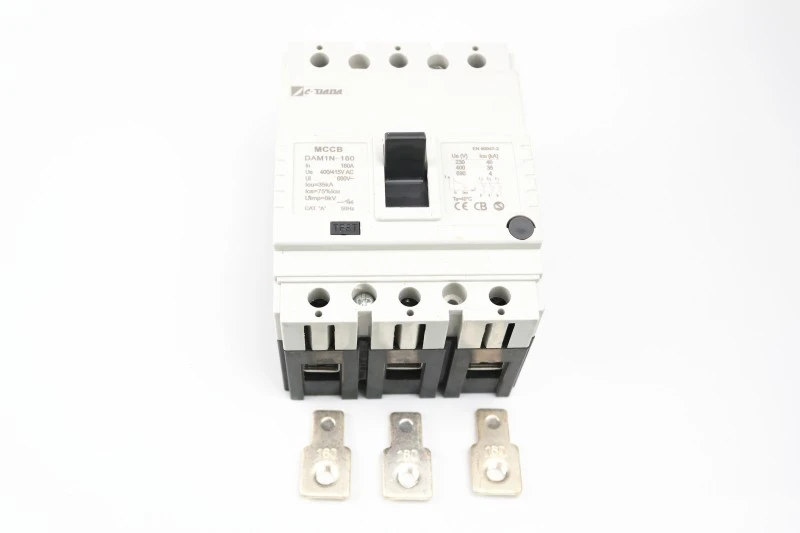

1) Fa'afeso'ota'i e ala i pasi fa'alautele (ata 1)

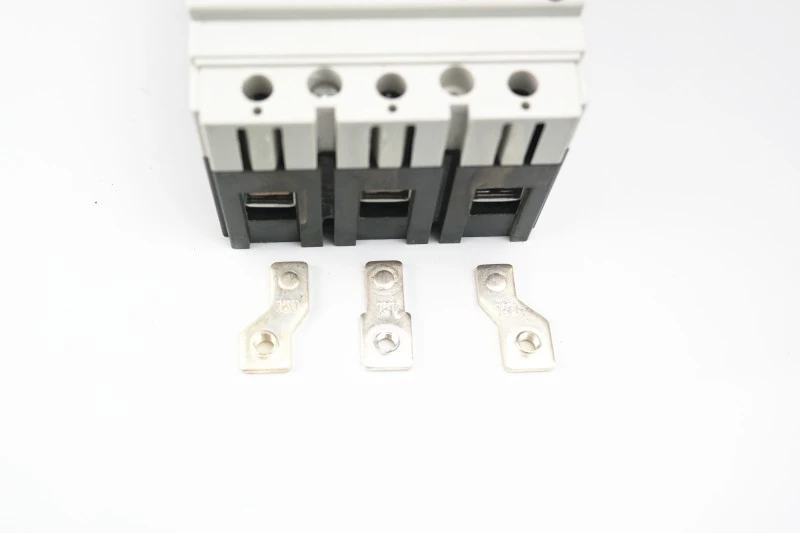

2) Fa'afeso'ota'i e ala i le fa'asalalauina (ata 2)

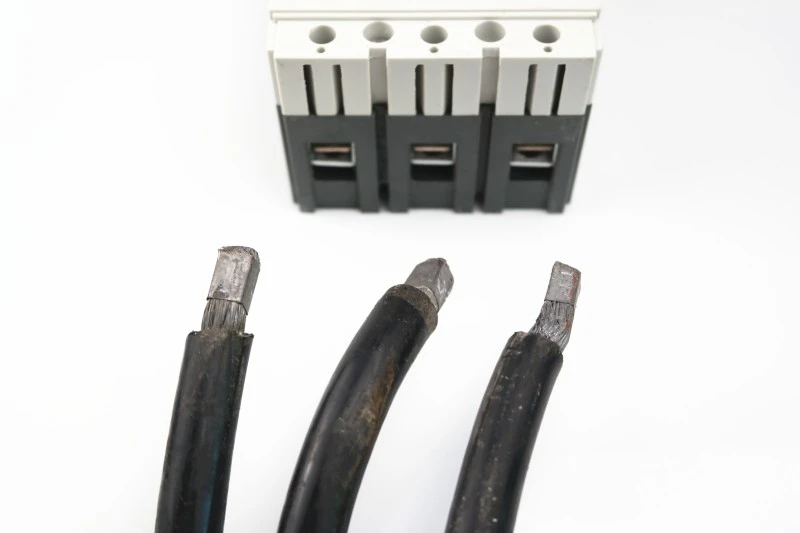

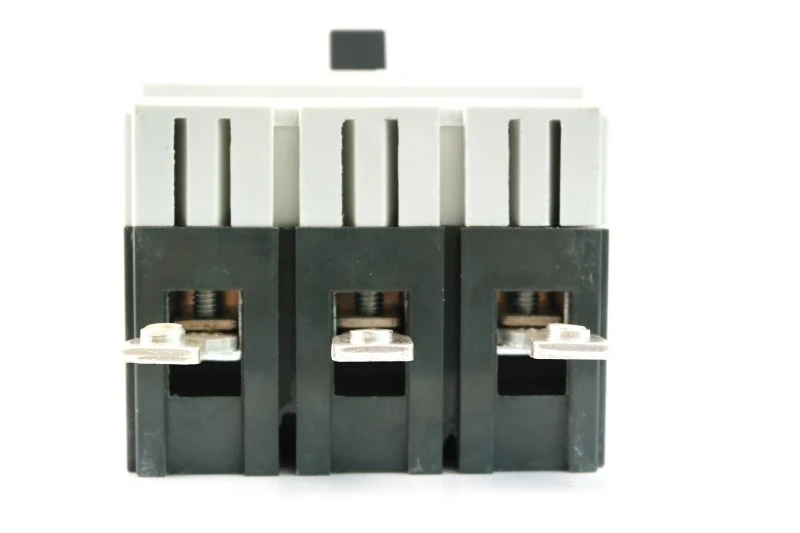

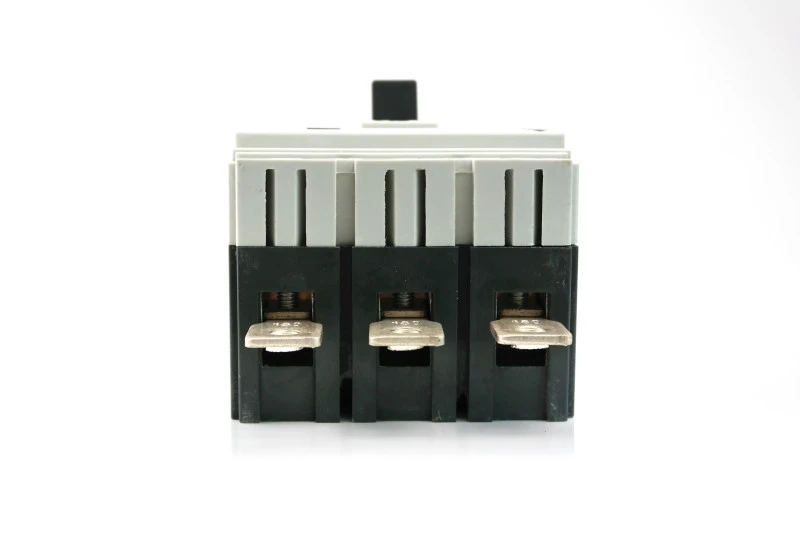

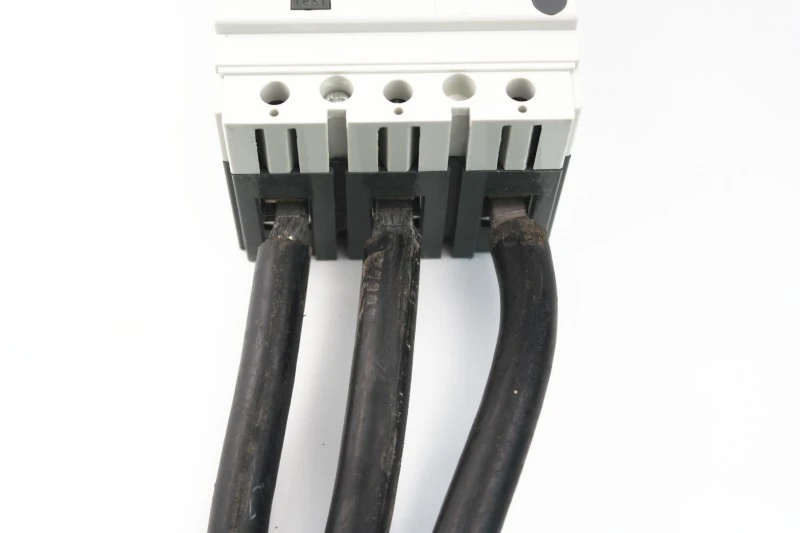

3) Fa'afeso'ota'i sa'o le uaea (ata 3) e aunoa ma le fa'aogaina o fa'amau uaea.

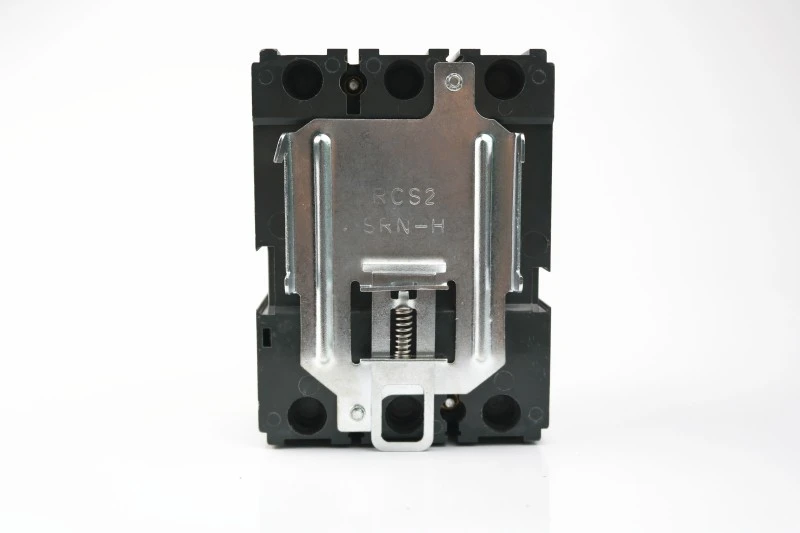

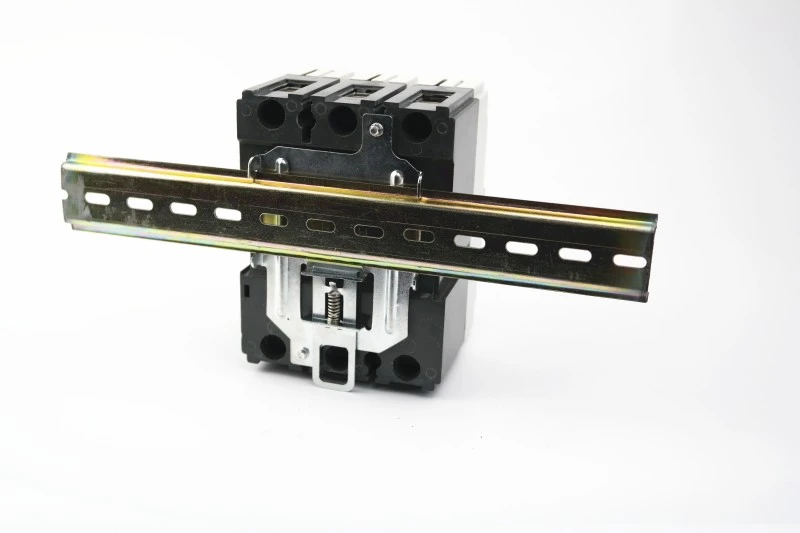

Faʻatasi ai ma le fesoasoani a faʻapipiʻi faʻapitoa 125 ma 160 iunite e mafai ona faʻapipiʻi i luga o se DIN-rail.
Tatala ma le pipii

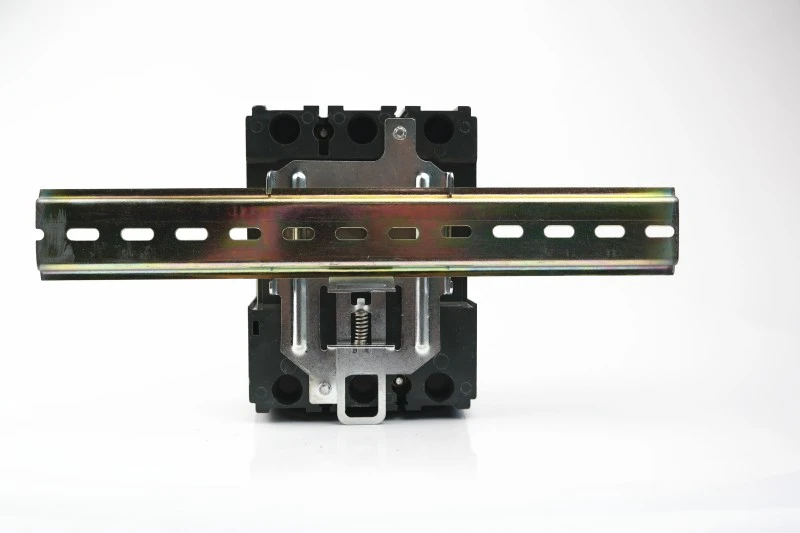

pipii i le nofoaafi DIN
pipii i le nofoaafi DIN
★ Fuafuaga Faasao Avanoa:
10–20% mama ma sili atu le laititi nai lo isi fale
Fa'ataga la'ititi lapo'a fa'amau → fa'aititia meafaitino & tau felauaiga
★ Toe fa'aaumea-tagata fa'aoga:
Fa'ailoga manino TRIP e taofia ai le toe tapunia tauaso
Fa'alogoina "kiliki" fa'amaonia le fa'aogaina lelei o masini
★ Lumanai-Sauni:
Lagolagoina pusa fa'apipi'i ma toso i fafo (mo fa'ata'ita'iga filifilia)
Faʻatasi ma faʻaopoopoga atamai mataʻituina
Aisea e filifili ai le CDADA?

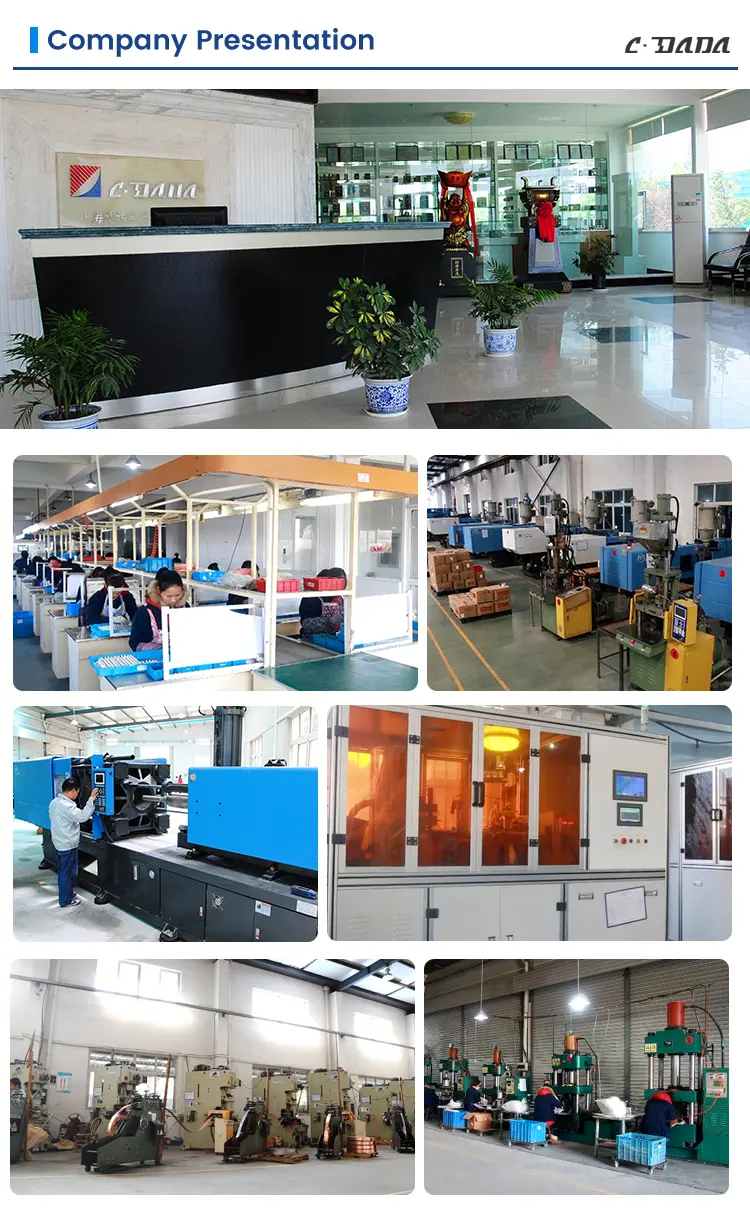

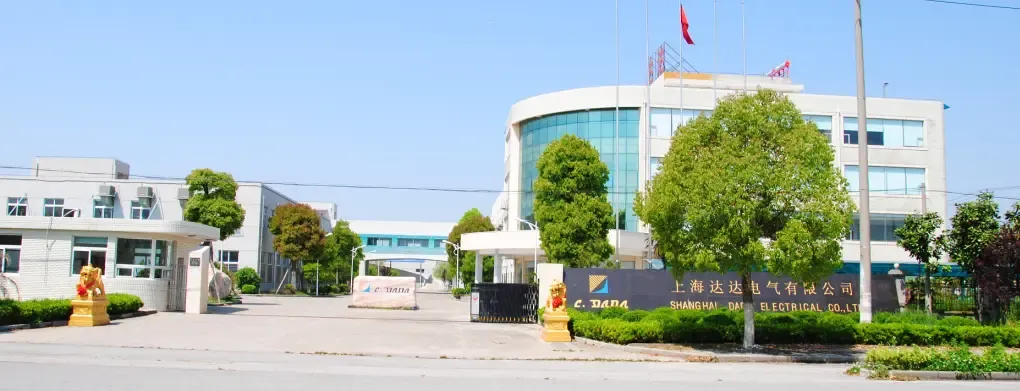

1. O matou o le taʻutaʻua taʻutaʻua mo 42+ tausaga. O la matou kamupani na faavaeina i le 1983, atiina ae vave i le 40 tausaga.
2. O le Vaega, e aofia ai falegaosimea e 3, e iai se vaega o le gaosiga o le 52,400m² ma fa'afaigaluegaina le silia ma le 500 tagata faigaluega. E lata i le sefulu miliona yuan ua matou teu faafaigaluegaina ina ia faalautele ai a matou galuega ma faaleleia a matou mafutaga faaleaoaoga.
3. Falegaosimea su'etusi e INTERTEK, DEKRA & GMC
4. Pusa maualuga-malosi, puipuiga pallet, lelei mo felauaiga i fafo mamao
Fesili e Fai soo (FAQ)
Q1: E mafai ona faʻapipiʻi le DAM1 Fixed Type Molded Case Circuit Breaker i luga o se nofoaafi DIN?
A1: Ioe-o faʻataʻitaʻiga 125A ma le 160A e mafai ona faʻapipiʻiina i luga o alalaupapa DIN e faʻaaoga ai le faʻapipiʻi faʻapitoa. O fa'ailoga maualuluga e na'o le fa'apipi'iina.
Q2: O a tusi faamaonia o loʻo umia e le DAM1 series?
A2: E faʻamaonia i le CE, CB, ASTA, KEMA, SEMKO, ma le RoHS, faʻamautinoa le tausisia i EU, Sasaʻe Tutotonu, Asia i Sautesasae, ma tua atu.
Q3: E fa'afefea ona ou toe setiina le motusia pe a uma se malaga?
A3: Muamua, fa'agasolo atoa le leve i lalo ile OFF (e te fa'alogoina se kiliki), ona toso lea i luga ile ON. Aua ne'i fa'amalosi sa'o mai le TRIP i ON.
Q4: E fetaui ma masini fesoasoani?
A4: Ioe—fa'afeso'ota'i fa'alatalata, feso'ota'iga ausilali, fa'asa'olotoga shunt/undervoltage, ma masini eletise e mafai ona fa'aopoopo e aunoa ma le fa'amavaeina.
Q5: E talafeagai le DAM1 mo le suia o vaʻa tuai?
A5: E mautinoa lava. O lona tulagavae laititi e mafai ai ona sui sa'o o MCCBs talatuu i le tele o paneli-sefe le taimi ma fa'aleleia tau.
