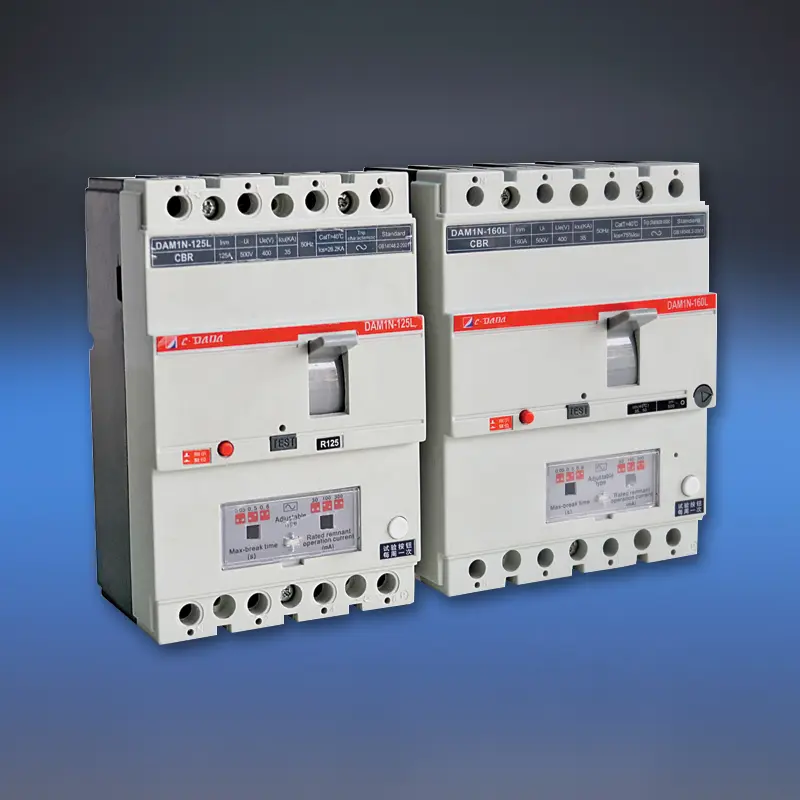

MCCB ma le Leakage Puipuiga

Fa'aleleia le saogalemu o le eletise i tua atu o le mamafa ma le puipuiga o le va'a pu'upu'u fa'atasi ai ma le CDADA DAM1L Series MCCB fa'atasi ai ma le Leakage Protection se va'ava'ava'a fa'apipi'i fa'apipi'i fa'atasi ma le fa'aogaina o lo'o totoe (RCD/ELCB). Fuafuaina e le tagata gaosi tomai faapitoa Shanghai DADA Electric CO., LTD i tulaga faava o malo, o lenei leakage MCCB 4P tuufaatasia le malosiaga maualuga-faatinoga ma le ola-ma le afi-sefe eleele iloa sese.

Fuafuaina mai le 10A i le 500A i le 400V/415V, e ofoina atu fetuutuunai toe faagaoioia i le taimi nei (30mA-1000mA) ma le filifiliga taimi tolopo-e mafai ai ona fa'atulagaina puipuiga mo le saogalemu o le tagata lava ia (≤30mA) po'o le puipuiga o le afi (100mA-500mA+). Faatasi ai ma le tele-vaega eletise eletise, e tumau pea le faʻaogaina e tusa lava pe paʻu le tasi vaega pe pa'ū le voltage i le 50V, faʻamautinoa le faʻatuatuaina le faʻatusalia i mea tetele e pei o tunnels, maualuga maualuga, nofoaga felauaiga, ma fale gaosi oloa.

Fa'amatalaga autu

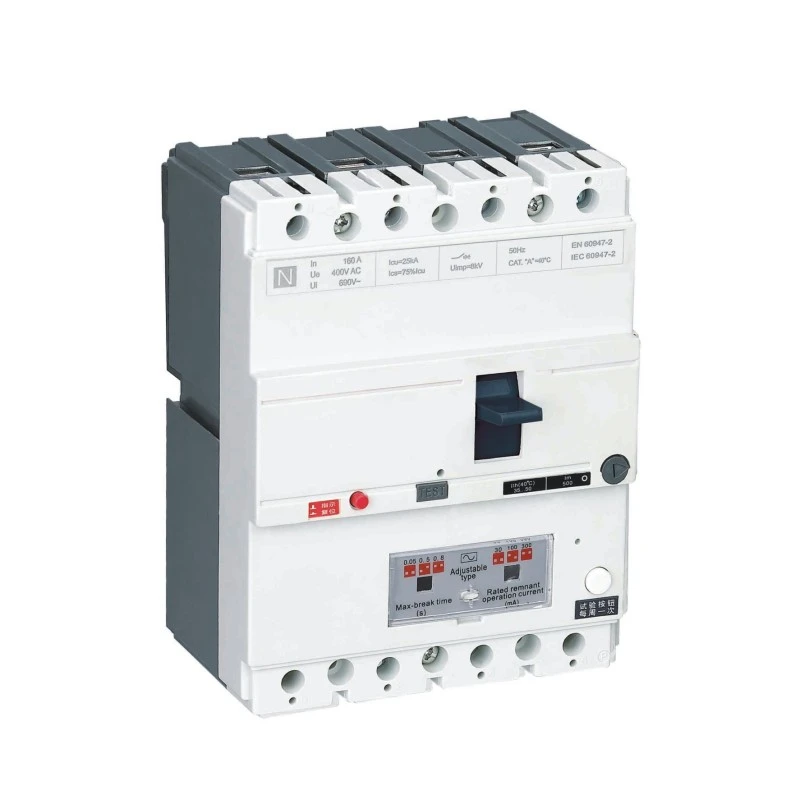

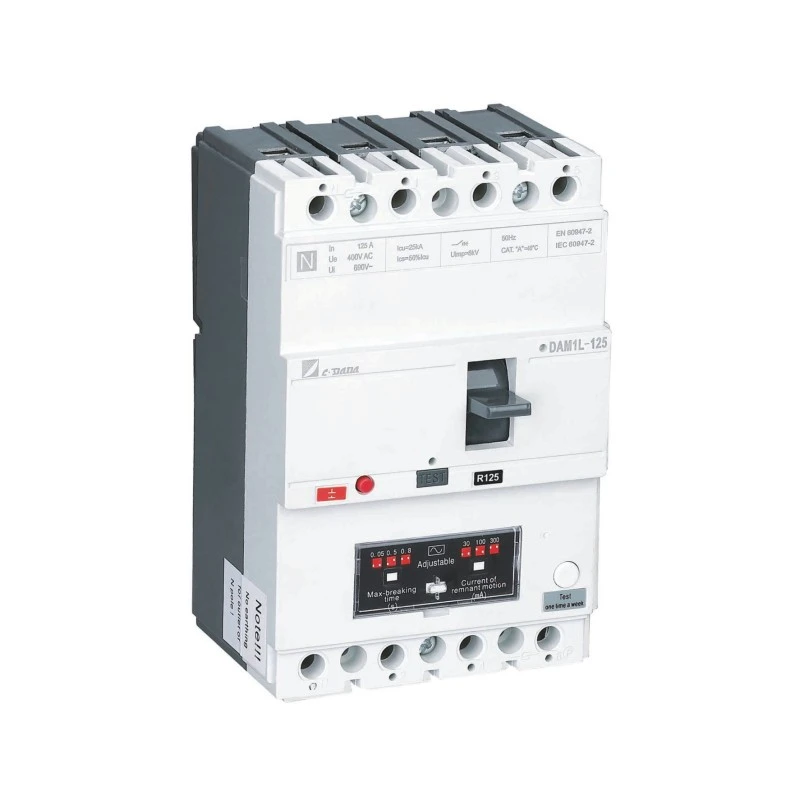

Fa'ata'ita'iga: DAM1L Fa'asologa - Earth Leakage MCCB (CBR-ituaiga MCCB)

Pole: 4P (tulaga masani; 3P avanoa pe a talosaga)

Fa'atatau i le taimi nei (I totonu): 10A - 500A

Fua Fa'atatau: 400V / 415V AC, 50Hz

Malosi o le Insulation (Ui): 400V (≤160A), 690V (>250A)

Fa'asagaga o lo'o totoe (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Fetuuna'i: Fetuuna'iga i luga ole nofoaga ole I△n ma le taimi ole malaga (vave pe tuai)

Ituaiga Gafatia malepe:

Ituaiga B: Fa'avae (Inm <100A)

S Ituaiga: Tulaga masani

Ituaiga H: maualuga gau (>160A)

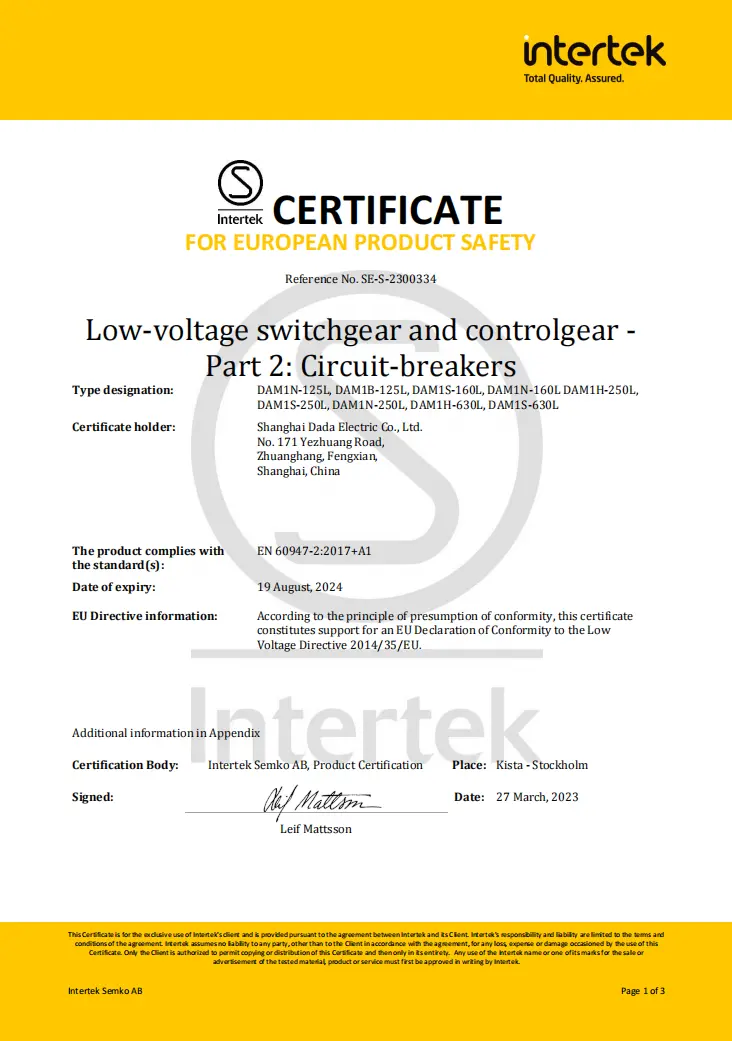

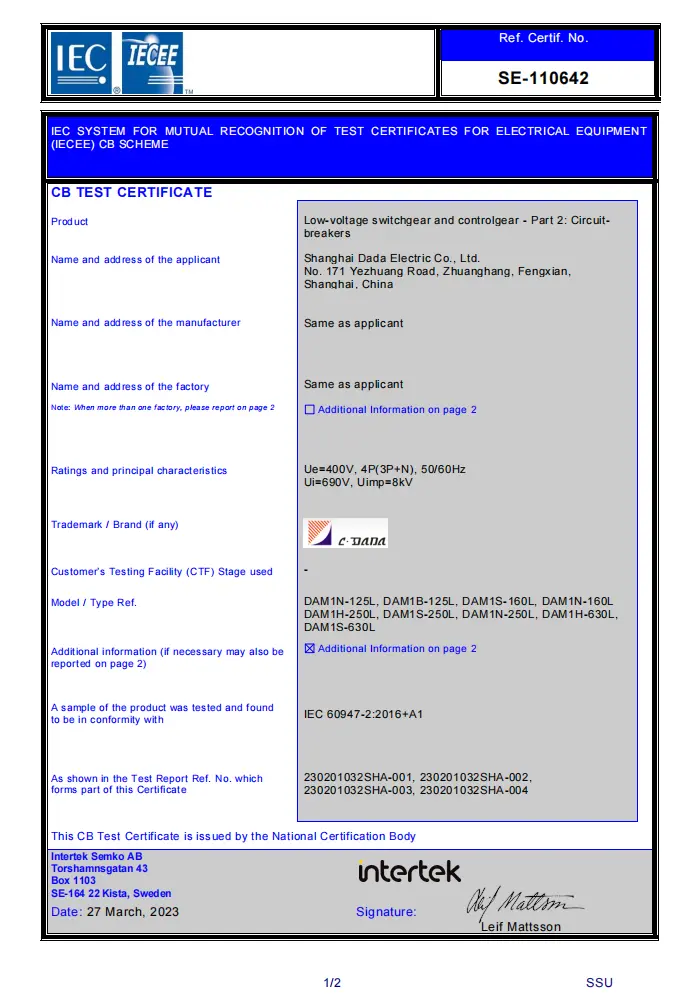

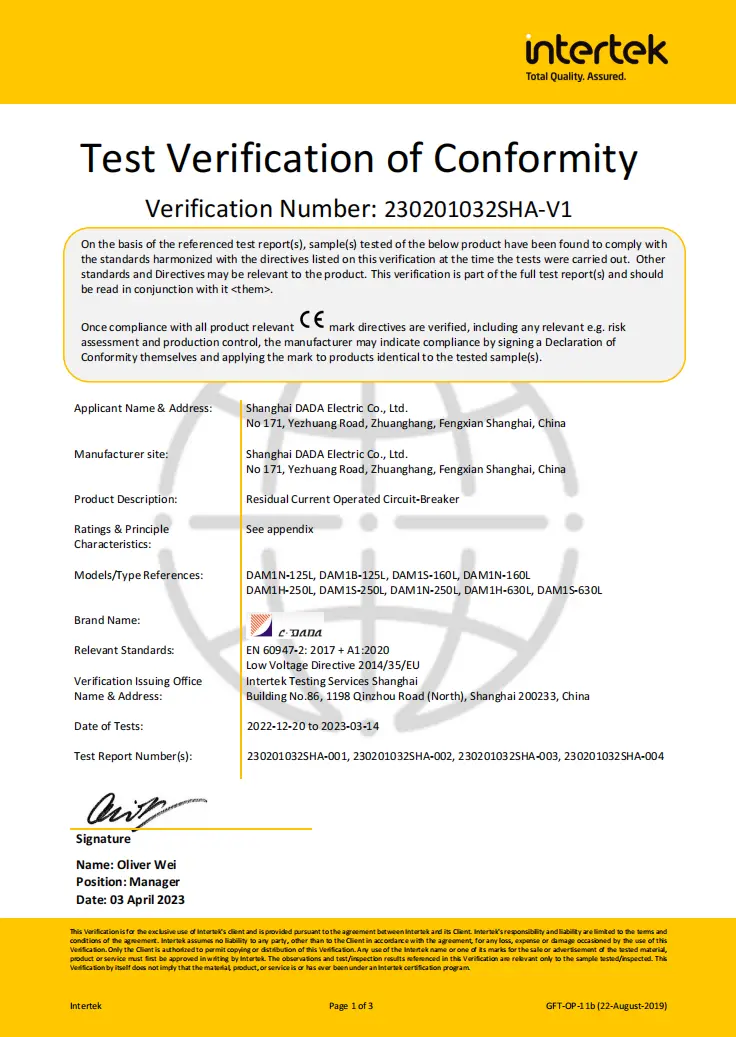

Tusi Faamaonia: CE, CB, SEMKO

Vaega Autu:

★ Tele-vaega powered RCD circuit → galue i lalo i le 50V

★ Vaevae feso'ota'iga autu & arcing

★ Push-to-trip test button

★ Fa'atonu maneta (0.8–1.0×In)

★ Malosi EMI/RFI e mafai ona fa'alavelave fa'alavelave

★ Avanoa fa'aoga atoa: malaga shunt, feso'ota'iga fesoasoani/fa'alaala, au fa'ata'amilo

Pepa fa'amatalaga fa'apitoa

Va'a Si'osi'omaga-Leakage(ELCB)
Fa'ata'ita'iga			DAM1-125L			DAM1-160L
Ta'atia le Gafatia Code			B	N	S	B	N	S
Fuafuaina o le taimi nei o le telē o le Fa'avaa- Inm (A)			125A			160A
Fa'atatau i le taimi nei-I totonu(40,50 po'o le 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Numera o Pou			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(tulaga)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
Fa'ai'uga o lo'o totoe (mA)			100-300-500			100-300-500
Taimi tuai(ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Meatotino Dielectric (V)			2500			3000
mamao lonization (mm)			≤30/0			≤30/0
Onosa'i	Aofa'iga Ta'amilosaga		8000			8000
	Ola Faaeletise		1000			1000
	Olaga fa'ainisinia		7000			7000
Vaega (EN 60947-2/IEC 60947-2)	matagaluega autu		A/0			A/0
	matagaluega fesoasoani		AC-15			AC-15
I lalo ole Voltage Release			√			√
Fa'asa'oloto			√			√
Feso'ota'iga Ausilali			√			√
Feso'ota'iga Fa'alogo			√			√
Feso'ota'iga Ausilali ma Feso'ota'iga Fa'alogo			√			√
Taulima Fa'agaioiga Mechanism			√			√
Faiga Fa'aeletise			√			√
Ufi fa'amau			√			√
Vaega vavae			√			√
	U (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
mamafa	Fa'amaumauga tumau 3P/4P		-			-
	Faiga fa'apipi'i 3P/4P		-			-
	Tusi i fafo le 3P/4P		-			-

Aisea e Filifilia ai le CDADA MCCB ma le Leakage Puipuiga?

★ Saogalemu Tuufaatasi Moni

E le pei o faʻaopoopoga RCD modules, o le DAM1L o loʻo fausia i totonu, fale gaosi-calibrated leakage puipuiga-faʻamautinoa le faʻamaopoopo atoatoa ma faʻaumatia faʻafitauli fetaui.

★ Tele-Vaega Malosi mo RCD Circuit

E le manuia uluai RCD pe a leiloa se tasi vaega. O le mamanu a le CDADA e fa'aogaina uma vaega e fa'aola ai le puipuiga fa'aeletonika, o lea e fa'aauau pea ona galue e tusa lava pe pa'u vaega po'o le mamafa tele.

★ Sini Puipuia Lua i le Masini Tasi

◆ 30mA: Faʻafeiloaʻi manaʻoga IEC mo le puipuiga o le teʻi

◆ 100mA–1000mA: Puipuia afi fa'apa'iaina fa'apa'u mai fa'aletonu laiti faifaipea.

★ Field-Fetuutuunai mo Tulaga Moni o le Lalolagi

Fa'alogo lelei ma fa'atuai le taimi e 'alofia ai fa'alavelave fa'alavelave i si'osi'omaga susū (fa'ata'ita'iga, fufulu ta'avale, fa'ato'aga) a'o tausia le saogalemu.

★ Alamanuia-Vaega Fa'atuatuaina

O le maualuga o le gau (H-ituaiga), malosi le vavae ese, ma le IP20 + puipuiga faʻamau e talafeagai mo pisinisi faʻatau pisinisi ma fale gaosi oloa.

★ Tausisiga Fa'alelalolagi, Taua Fa'apitonu'u

Fa'amaonia mo Europa (CE/CB), atunu'u i Nordic (SEMKO)—lelei mo galuega fa'atau atu i fafo-fa'atasi ai ma tau fa'atauva mai se gaosi oloa fa'atuatuaina a Saina.

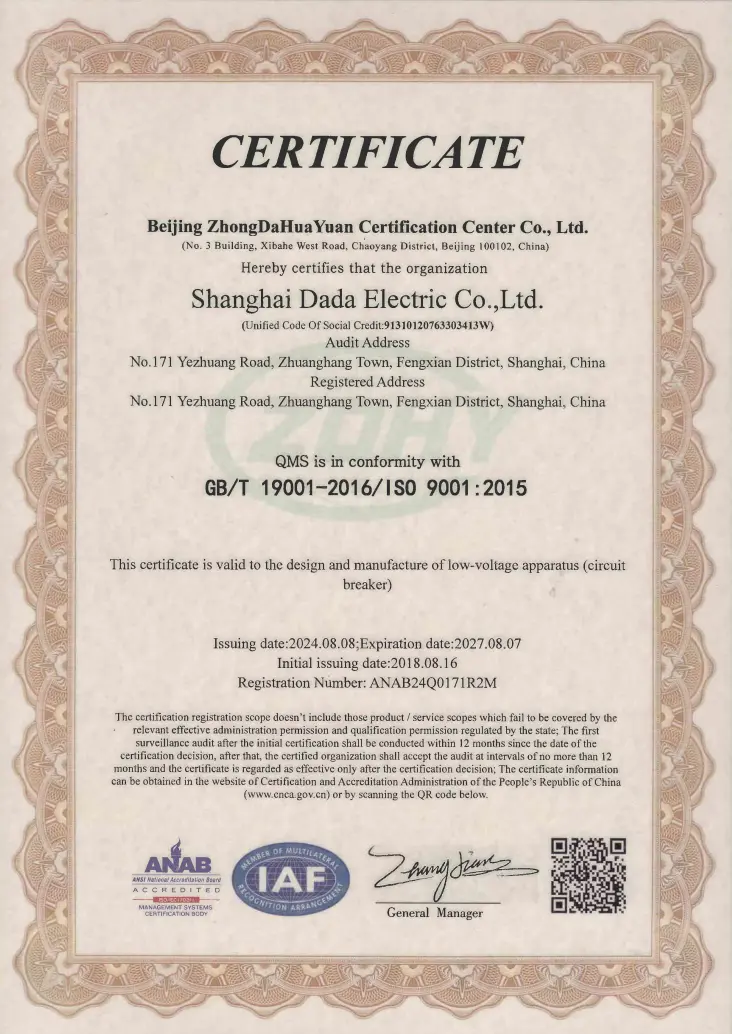

★ O matou fale gaosi oloa ua faʻamaonia i lalo ole ISO9001: 2015 Quality Management System.

Talosaga masani

Nofo Maualuluga: Fa'atauga autu po'o laulau fola (300mA mo le fa'aitiitia o lamatiaga o le mu)

Tunnels & Subways: Atina'e taua e mana'omia ai le su'esu'eina o le le lelei-saogalemu

Falema'i & A'oga: 30mA puipuiga i nofoaga susu (la'au su'esu'e, fale'ele'ele)

Alamanuia La'au: Mea fafaga afi ma mata'ituina masei o le eleele

Nofoaga Faufale: Fa'asoa le tumau ma le puipuiga o tagata faigaluega

FAQ

Q1: O le a le eseesega i le va o le MCCB masani ma le MCCB ma le leakage puipuiga?

A1: E na'o le MCCB masani e puipuia mai le mamafa ma le pupuu. O le DAM1L e fa'aopoopoina le su'esu'ega o lo'o totoe (leakage o le lalolagi) - ta'atia pe a tafe le vai i le eleele (fa'ata'ita'iga, e ala i se tagata po'o le fa'a'ese'ese fa'aleaga), e taofia ai le te'i eletise po'o le afi.

Q2: E mafai ona ou fa'aogaina se 100A MCCB RCD mo le puipuiga o le tagata lava ia?

A2: Se'i vagana ua seti i le 30mA. Ole fua fa'atatau ile taimi nei (100A) e fa'amatala ai le gafatia o le uta; o le seti o totoe (I△n) o loʻo faʻamatalaina galuega saogalemu. Mo le puipuiga o le te'i, I△n e tatau ona ≤30mA, tusa lava po o le In.

Q3: Aisea e manaʻomia ai e le RCD le eletise le tele o vaega?

A3: Afai e na'o le tasi le vaega e fa'amalosia ai, o le fa'aletonu o le vaega e tasi o le a fa'agata ai le puipuiga o le liki. O le mamanu o le tele-vaega a le CDADA e fa'amautinoa ai le malosi o le RCD e tusa lava pe leiloa vaega po'o le maualalo o le voltage (lalo i le 50V) - taua mo le fa'aauauina o le saogalemu.

Q4: O le 4P leakage MCCB talafeagai mo TT poʻo TN-S faiga?

A4: Ioe-ua fuafuaina mo TT, TN-S, ma IT faiga. O le mamanu 4P e malepe uma vaega ma le le mautonu, e manaʻomia mo faiga TT lea e le faʻalagolago le faʻavae i luga.

Q5: Aisea e filifili ai le CDADA i luga o tu'ufa'atasiga RCD + MCCB modular?

A5: CDADA DAM1L ofo:

● Laiti tulagavae (tuufaatasi vs. lua masini)

● Faʻamautinoa le faʻamaopoopoina (leai se faʻalavelave faʻafuaseʻi)

● Tau maualalo & lavelave uaea

● Fa'alagolago maualuga (iunite fa'amaufa'ailoga tasi)

● E le mafai ona fetuutuuna'i i luga o le saite i RCDs ma'ale'ale tumau
